De agrafe

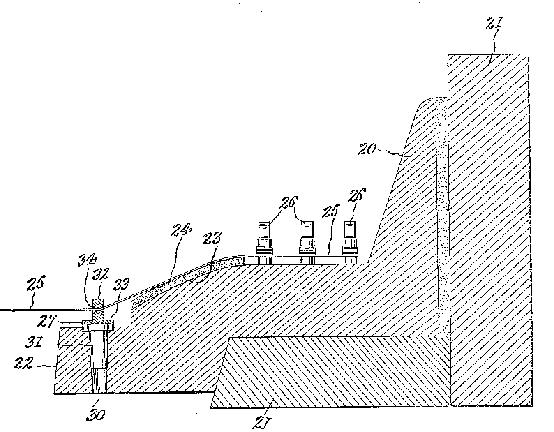

Figuur 2.1: Deze figuur toont de agrafen en de stempinnen.
\includegraphics[width=1\textwidth]{strings1}

Het klinkende gedeelte van de snaren wordt aan de voorkant van de piano beëindigd door de agrafen(32 op figuur 2.1 pagina [*]). Van zodra de snaren door de agrafen komen worden ze gedempt door een stuk stof (24 op figuur 2.1 pagina [*]). De agrafen bestaan grosso modo uit een gedeelte dat in het kader vastgeduwd kan worden (31) en een gedeelte waar de snaren doorgaan (32) (zie figuur 2.2 op pagina [*]). De agrafe wordt in de opening in het kader geduwd. Die opening is smaller dan de breedte van de agrafe zodat de agrafe stevig vast zit. Per noot is er slechts één agrafe. Dit betekent dat, afhankelijk van de plaats op het kader, de agrafe één (figuur 2.2.5), twee (figuur 2.2.6) of drie (figuur 2.2.7) openingen heeft voor de snaren. De opening voor de snaren (figuur 2.2.4) is bol langs beide kanten om het klinkend gedeelte van de snaar op een goede manier af te sluiten.
