Patenten

• patent 135.857 : Beschrijft het toevoegen van een stukje hard hout over de volledige lengte van de kruisribben die het klankbord samenhoudt. Dit moet het klankbord verstevigen en de klank verbeteren.
• patent 180.671$^{*}$ : Beschrijft een manier om het klankbord beter te verbinden met de rand zodat de klank beter doorgedragen wordt. In plaats van het klankbord recht af te zagen wordt het schuin afgezaagd en komt er een rand op te liggen. Dit zou de klank verbeteren.
• patent 204.110 : Beschrijft het aanbrengen van een stuk hout, parallel met de brug, op het klankbord. Dit stuk hout wordt ofwel bovenaan ofwel onderaan het klankbord vastgemaakt en zorgt ervoor dat het klankbord niet schuintrekt onder de spanning die de snaren er op uitoefenen.
• patent 2.051.633 en 2.070.391$^{*}$ : Beschrijven een klankbord dat diafragmatisch is. Men bedoelt hiermee dat het klankbord niet gewoon plat is maar convex van boven en concaaf van onder. Het klankbord is met andere woorden het dikst in het midden en wordt dunner naar buiten toe. Door die vorm worden de vezels aan de bovenkant uitgerokken en de vezels van onder samengedrukt (dit onder invloed van de zwaartekracht). Gezien de vorm van een dergelijk klankbord worden de vezels in het midden (waar het klankbord het dikst is) het meest samengedrukt en staan het meest onder druk. Naar buiten toe (waar het klankbord dunner wordt) vermindert de druk. Daardoor wordt de klankverspreiding minder snel naarmate men de rand van zo'n klankbord nadert. Door die vorm en eigenschappen wordt het klankbord een zogenaamd echt diafragma. Een echt diafragma is een lichaam dat vrij kan vibreren ondanks het feit dat het onder druk staat. Dit geeft een betere klankproductie.
• patent 2.107.659 : Beschrijft een piano met een dubbel klankbord. Aan de achterkant van een vleugel bevindt zich een tweede kleinere klankbord dat met het eerste in contact komt via een tussenstuk en zodoende de trillingen van het eerste kan verderzetten. De bedoeling is het oppervlak van het klankproducerende lichaam in een kleinere vleugel te vergroten. Zo kan de klank van een kleiner type vleugel vergroot worden ondanks de kleinere afmetingen. Het patent bouwt verder op de ideeën in patenten 2.070.391 en 2.051.633 waarin een soort diafragmatisch klankbord wordt beschreven.

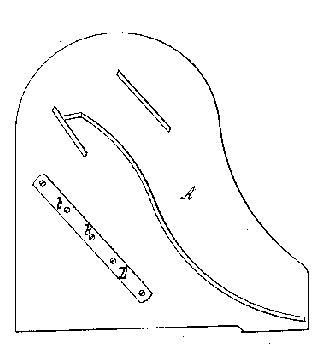

Figuur 3.1: Het klankbord met in het midden de brug.
